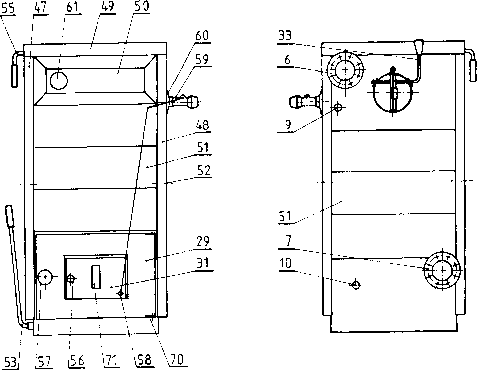

26.Обозначения и список запасных частей с кодами

Позиция рисунка

Наименование

Загрузочная воронка

Камера сгорания

Пути продуктов сгорания

Водяные секции

Выводной патрубок

Фланец выводного патрубка

Фланец входного патрубка

Патрубок G 1/2"

Патрубок впускного клапана G 1/2"

Канал вторичного воздуха

Дно зольной камеры

Крышка чистки

Внутренняя крышка дверцы загрузки

Огнеупорный кирпич боковой

Огнеупорный кирпич средний Короткий

Перегородка

Колосник передний



Колосник откидной

Колосник поворотный

Колосник поворотный задний

Рычаг соединительный

Дверцы зольника

Экран

Дроссель

Заслонка растопки

Рычаг заслонки растопки комплектный (поз. 33,69)

Ключ заслонки тяги

Заслонка тяги

Плита

Дверцы загрузки

Отверстие для контроля пламени

Отверстие для подсоса воздуха

Крепление плиты

Носитель изоляции плиты

Изоляция плиты комплектная

Изоляция крышки

Набор уплотнительных шнуров

Изоляция передняя

Изоляция задняя

Панель боковая левая

Панель боковая правая

Крышка комплектная

Изоляция боковая

Панель передняя

Панель задняя

Боковые отверстия для подачи дополнительного воздуха

Рычаг встряхивания

Рычаг комплектный

Рычаг дверцы загрузки

Винт установочный

Звездочка

Рукоятка конусовая поворотная

Температурный регулятор мощности TRV

Защитный диск

Манотерм

Зольник

Шлакорез 578

Штифт соединительный

Рычаг колосников

Штифт соединительного рычага

Штифт рычага колосников



Штифт колосников

Упор заслонки

Крепление нижнее

Стекло отверстия в дверях зольника

Канал подсоса

Взрывной клапан комплектный

Цепь с крючками

Набор поворотных колосников (поз. 26, 27, 28, 65)

Колосник передний и откидной, смонтированы (поз.24, 25)

Плита с дверцей загрузки и рычагом дверцы в комплекте (поз. 36, 37, 55)

Дверцы зольника с дросселем (поз. 29, 31, 56, 57,58)

Кочерга

Скребок

1208

Скребок канала вторичного воздуха

Уплотнение батареи

Уплотнение фланца

Экономайзер

Напускной клапан
