Вышеуказанные данные являются информативными. Котлы должны быть подсоединены к самостоятельному дымоходу.

9. Выбор мощности котла.

Мощность котла рассчитывается по ЧСН 060210 для температуры окружающей среды -12°С; -15°С и -18°С. Статистически доказано, что полная мощность котла используется 7-10 дней в году. Оставшуюся часть года котел работает на пониженной мощности. Все это время котел работает при низких температурах, что влечет за собой повышенное образование дегтя. Поэтому не рекомендуется применять котлы с большей мощностью, чем расчетные тепловые потери объекта.

10. Установка котла.

Для упрощения ухода за котлом рекомендуется устанавливать котел на возвышенное основание (100 - 150 мм). Для лучшего промывания котла рекомендуем установить котел таким образом, чтобы угол котла с верхним выходом находился на 5 - 10 мм выше. В помещении, местонахождения котла должна быть обеспечена постоянная подача воздуха. Его расход при полной мощности составляет примерно 25 м3/час.

11. Трубы дымохода.

Трубы дымохода закрепите на выходной трубе котла заклепкой 0 5 мм. Для этой цели в выходной трубе котла высверлено отверстие 0 6 мм.

12. Монтаж рычага встряхивания (53).

На рычаг наденьте шайбу, затем вставьте его в подшипник с левой стороны котла. На четырехгранный конец рычага наденьте рычаг колосниковой системы и зафиксируйте шплинтом.

13. Монтаж установочного винта и поворотной рукоятки (56,58).

Обе детали находятся в зольнике. Монтаж установочного винта проведите его ввинчиванием в резьбу в дросселе. Рукоятку закрепите винтом М 4, на который наденьте шайбу 4.3 и крючок цепочки TRV.

14. Монтаж температурного регулятора мощности (TRV)

Температурный регулятор мощности (TRV) предназначен для регулировки подачи сжигаемого воздуха в котел на твердом топливе. Регулятор мощности работает в зависимости от температуры воды в котле: при возрастании температуры отопительной воды прикрывает подачу сжигаемого воздуха, а при понижении температуры отопительной открывает подачу воздуха. Таким образом TRV позволяет поддерживать заданную мощность котла в определенном диапазоне и предотвращает самопроизвольное перетапливание.

Монтаж TRV производится следующим способом:

1. Попробуйте навинтить регулятор в гильзу сначала без уплотнительной пакли. Затем регулятор навинтите с защитным диском из ПВХ, надетым на гильзу, и паклей с помощью ключа на патрубок котла, в требуемом положении (см. рис. 1).

2. Вложите плечо в корпус регулятора с отверстиями согласно рисунка и зафиксируйте винтом М3. Плечо должно быть расположено вверх под углом 30° к оси регулятора при установлении ручки настройки на минимум - 30.

3. Ручку настройки установите на 30 (белая шкала) напротив белой точки регулятора. Натяните цепочку, крючок на конце цепочки привинтите через шайбу к ручке дросселя зольниковой дверцы. Дроссель должен быть прикрыт, а цепочка натянута, при необходимости исправить длину цепочки передвижением крючка.

Регулировка проводится с помощью ручки настройки со шкалой восьми уровней мощности 30-100. Уровень 100 отвечает приблизительно максимальной температуре воды 95°С. Уровень 30 отвечает температуре воды приблизительно 30°С.



Установлением ручки настройки относительно шкалы управляется открытие дросселя, тем самым устанавливается мощность котла. Шкала уровней мощности является чисто информативной.

TRV поддерживает установленную мощность до тех пор, пока колосник не засорится золой. Затем следует встряхнуть колосник, чтобы обновилась подача воздуха к топливу. Пример установки температуры 60°С:

Котел растопить на температуру на 5°С выше, чем требуемая температура - 65°С. Ручку настройки установите на уровень 65 (белая шкала). При достижении температуры воды 65°С дроссель должен закрыться, а цепочка должна быть натянута. При понижении температуры отопительной воды под 65°С дроссель начнет открываться, таким образом поддерживает среднюю температуру отопительной воды на 60°С.

Рекомендуем регулярно чистить TRV. При необходимости замены датчика или другой части регулятора (кроме гильзы) воду из котла выпускать не обязательно. После освобождения корпуса регулятора гильза остается в котле, а все детали можно легко заменить.

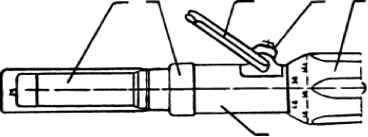

Рис. 1

Температурный регулятор мощности

1. гильза

1 2

6 4


2. шестигранник

3. корпус регулятора

4. ручка настройки

5. плечо

6. держатель плеча

15. Монтаж крышки.

Монтаж крышки осуществите следующим образом: вставьте держатели крышки в пробитые отверстия прямоугольной формы на боковых стенах котла. В начале монтажа опустите крышку в горизонтальное положение и затем поднимите до вертикального положения, чтобы держатели попали в отверстия.

16. Монтаж рычага дверцы загрузки (55).

Рычаг дверцы служит для открывания дверцы загрузки. Монтаж проведите следующим образом: рычаг вставьте в отверстие с боку дверцы и зафиксируйте его гибким штифтом 0 4х20 мм.

17. Система колосников (24.25.26.27).

Система колосников состоит из поворотного колосника заднего (27), двух поворотных колосников (26), переднего колосника (24) и откидного колосник (25). Система колосников поставляется в собранном виде.



Передний и откидной колосники соединены с помощью штифтов. Демонтаж этих колосников проводится их вытягиванием из подшипников и поднятием через воронку загрузки. Монтаж производится в обратном порядке.

Поворотные колосники уложены в подшипниках колосников. Подшипники колосников на левой стороне котла закрытые, а на правой стороне котла открытые. Перед демонтажем поворотных колосников следует вынуть шплинт из соединительного штифта (64) и вынуть сам штифт. Тем самым разъединена система колосников с рычагом (54). Теперь можно вынуть сами колосники. Поднимите колосники с правой стороны котла, где открыты подшипники, тем самым колосники освобождаются на левой стороне котла. Колосники можно вынуть через дверцы зольника. Поворотные колосники соединены между собой рычагом колосников (65) и расклепанными штифтами, поэтому при замене некоторого из поворотных колосников воспользуйтесь напильником для удаления расклепанной головки.

При монтаже нового поворотного колосника следует вставить новый штифт и расклепать его. Монтаж системы трех поворотных колосников в котел производится в обратном порядке.

Комплектация футеровки.

Кирпич средний и боковые кирпичи поставляются в зольнике, так как при перевозке могли бы выпасть.

Средний кирпич устанавливается на стальной полосе на стороне водяной секции , а на другой стороне опирается на разделяющие кирпичи.

18. Взрывной клапан (в котле DOR-12 отсутствует).

Котел ДОР - 32 снабжен взрывным клапаном, который предотвращает выделение дыма из котла при догорании топлива и исключает возможность взрыва газов в воронке.

Клапан подвешен в середине воронки в подшипниках, приваренных на водяной секции. Клапан соединен цепочкой с дверцей загрузки и открывается вместе с ее открытием. При открытии плиты во время чистки котла необходимо снять крючок на конце цепочки. В случае сжигания кокса или древесины взрывной клапан извлекается таким образом, что снимается крючок на конце цепочки и клапан вытаскивается вверх через воронку.

19. Технические параметры.

Высота

920 мм

Ширина

424/600 мм

Глубина

691/730 мм

Диаметр выхода на дымоход

145 мм

Вход и выход воды из котла

Внутренне сечение 68 мм с фланцем

Номинальная мощность

12 кВт

Регулируемая мощность

5 - 15 кВт

Расход топлива - бурый уголь - орешек I (теплоотдача 16 мДж/к2)

3,2 кг/час

Площадь теплообмена котла

1,10 м2

Макс рабочее давление

200 кПа

Дежурный режим работы котла (бурый уголь)

12 часов

КПД котла (древесина, бурый уголь, черный уголь, брикеты, кокс)

74 - 86%

Масса котла

158 кг

Тяга для топлива - бурый уголь

22 Па

Тяга для топлива - древесина, бурый, черный уголь, брикеты, кокс

Мин. 12 Па

Макс высота медиума в расширительном баке от дня котла

20 м

Допускаемая перегрузка котла

Объем воды в котле

46 дм3
