1 Снятие электронной платы

Снятие любой крышки сопряжено с риском прикосновения к деталям, находящимся под опасно высоким электрическим

напряжением.

Отключите питание от бойлерной установки.

Отсоедините клеммную колодку дистанционного соединения, как показано на рисунке 1.1.


Рис. 1.1

Вытяните провода из отверстия, как показано на рис. 1.2.


Рис. 1.2

электрические провода

Удалите все управления.

Осторожно извлеките маленькие соединительные планки между ручками и потенциометрами нагревания и регулировки санитарно-технического устройства. Отвинтите четыре винта крепления платы управления к панели управления.

Проверьте идентификационный код платы (рис. 1.3) и конфигурацию настройки перемычек на снимаемой плате.

Соединитель

дистанционной проводки/ Положение Код платы внешний датчик перемычки JP2


ЯIII! jv... L--. ,-

Рис. 1.3

Установите новую плату, выполнив ту же процедуру в обратном порядке.

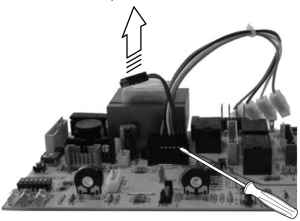

Удалите оставшиеся синие провода с кабелей платы (рис. 1.4) при помощи небольшой отвертки, которую устанавливают в канавки соединителя.


Рис. 1.4

Сборка платы управления:

Установите плату таким образом, чтобы передняя сторона соответствовала распорным втулкам ручек. Установите небольшие соединительные планки ручки потенциометра A (смотри рис. 1.5) так, чтобы канавка была впотай с потенциометром. Не прикладывайте усилия, устанавливая ее в ручку.


Рис. 1.5

Во время закрепления платы управления винтами следите за тем, чтобы кнопка сброса бойлерной установки находилась в контакте с кнопкой на передней стороне панели управления.

Осторожно!

После фиксации платы управления

12 Проверьте на нормальное вращение ручек нагрева и санитарно-технических устройств.

13 Перекройте клапан передачи газа и задействуйте предохранительное устройство бойлерной установки. Нажмите на кнопку сброса, чтобы удостовериться в том, что бойлерная установка соответствующим образом входит в предохранительное устройство.





ТАБЛИЦЫ СООТВЕТСТВИЯ ПЛАТ

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

ПАРАМЕТР 1

ПАРАМЕТР 2

ПАРАМЕТР 3

ПАРАМЕТР 4

БОЙЛЕРНАЯ УСТАНОВКА

ОСНОВНОЙ ВОЗВРАТ

САНИТАРНО-ТЕХНИЧЕСКОЕ УСТРОЙСТВО, ВЫХОД

pm 01

pm 02

pm 03

pm 04

типы бойлерных установок, которыми можно

управлять или дистанционно настраивать

Плата 14064.1175.1

Положение

Номер

Положение

Описание

СВЕТО

Датчик

PM 01

PM 02

PM 03

PM 04

дип-

конфигу-

перемычки

-ДИОД

Санитарно-

переклю-

рации

техническое

чателя

устройство

Датчик бойлерной

111111

установки и функция «антилегионелла»

011111

Термостат бойлерной установки

101111

Температурный датчик NTC бойлерной установки

001111

Пластины

110111

Только нагревание

010111

Пластины

100111

Пластины

000111

Только нагревание

111011

Пластины

011011

Оплетка (Savio)

Заводские установки по умолчанию или после любого

000000

программирования (программирование светодиодов, дистанционное,

жидкокристаллического дисплея)

Плата 14064.1179.1

Положение

Номер

Положение

Описание

СВЕТО-

Индикатор

PM 01

PM 02

PM 03

PM 04

дип-

конфигу-

перемычки

ДИОД

Санитарно-

переклю-

рации

техническое

чателя

устройство

101011

Датчик бойлерной установки

001011

Пластины

110011

Температурный датчик NTC бойлерной установки

010011

Пластины

100011

Только нагревание

011101

Только нагревание

101101

Пластины

Заводские установки по умолчанию или после любого

000000

программирования (программирование светодиодов, дистанционное, жидкокристаллического дисплея)
